家( 屋外) を描く
二点透視で家を早く描く為の作画方法をまとめてみました。
1⃣

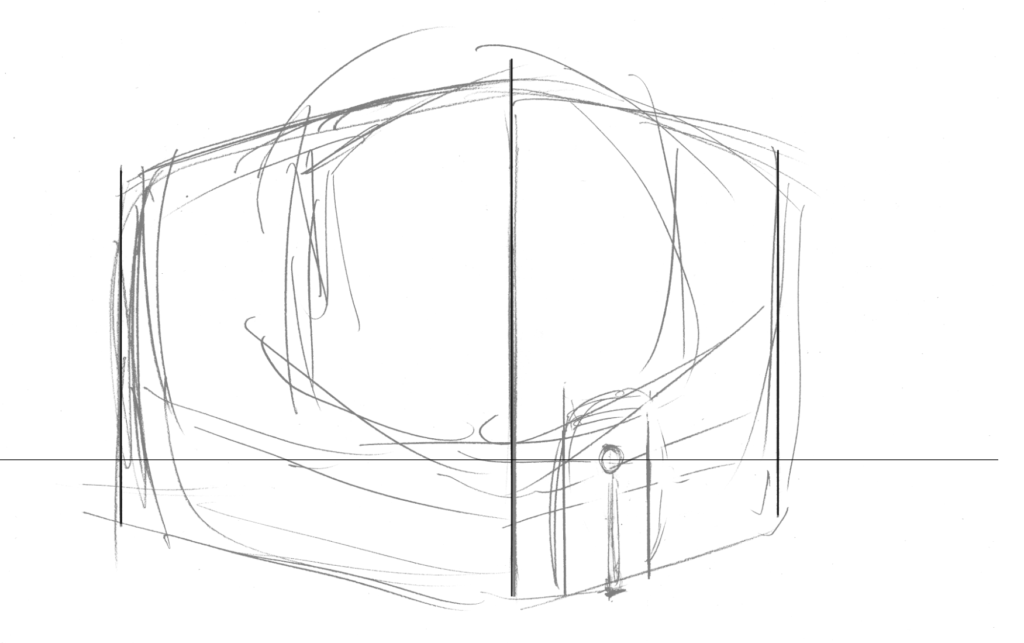

大きくザックリと家の形を取ります。
この時｢幅｣｢高さ｣を予め決めて置く事がポイントになります。
この時点では紙やキャンバス の大きさに合わせて配置構成しておく事も重要なポイントです。
2⃣

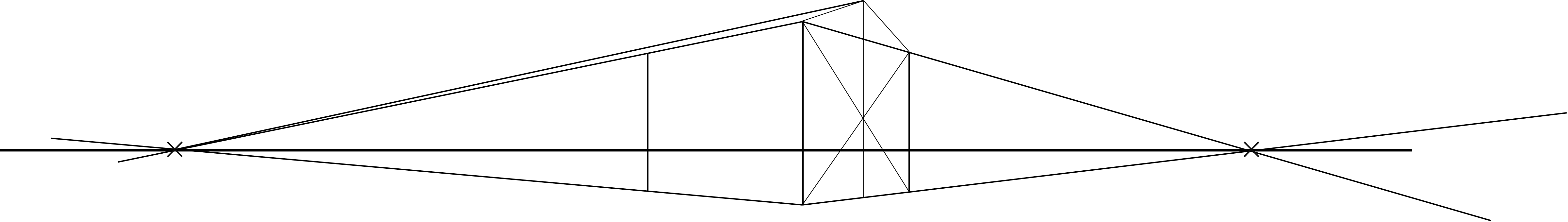

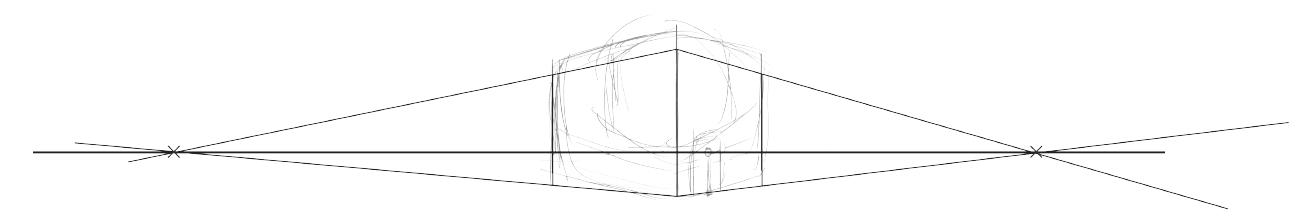

ここでＥ.Ｌ( アイレベル) を設定し、Ｖ.Ｐ( 消失点) が何処にあるかを割り出します。
先にＥ.Ｌを決めますが、不慣れな人は｢玄関扉｣を配置したり｢人｣を配置し、その｢人｣の頭( 目) に合わせて設定する事がポピュラーだと思います。
先に上部の角度をイメージする｢家｣に近い線を選んで、Ｅ.Ｌの線まで引きます。
ここで交差したポイントが、Ｖ.Ｐ( 消失点) として設定されます。両端のＶ.Ｐを設定して下さい。これらのＶ.Ｐを基準に建物の下辺の地面と隣接する線が決定されますが、高さには注意が必要です。

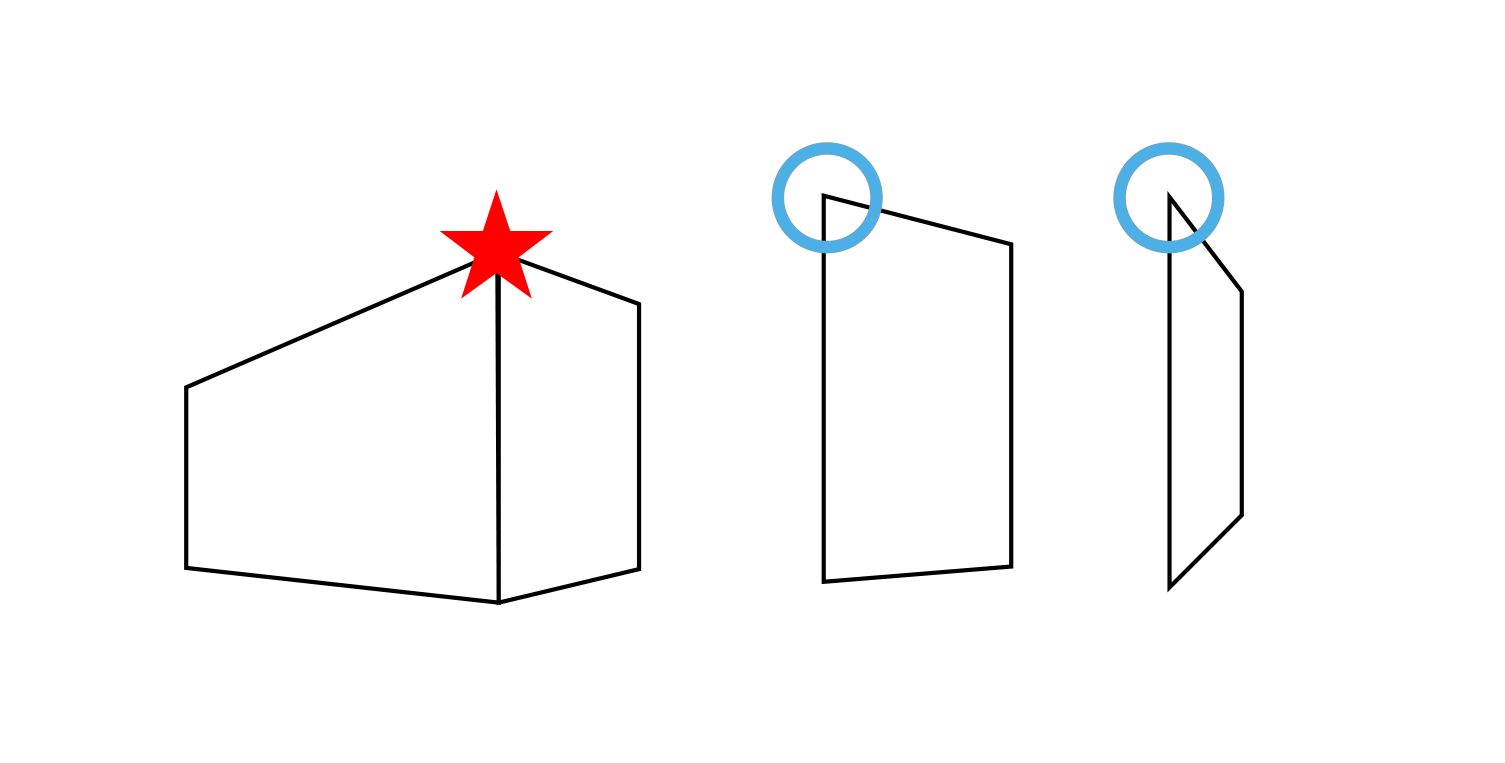

★印の角度で家の空間が決まります。
角度を狭めると鋭角的で狭い空間になります。逆に広げると…ゆったりとした空間が表現できます。
それに合わせて、Ｖ.Ｐの位置がＥ.Ｌ上を移動し、Ｖ.Ｐが変動します。
3⃣
Ｅ.ＬやＶ.Ｐが決まれば、四角の中に対角線を引き、家の｢中心｣(例：１Ｆと２Ｆに分ける)を分割して見ましょう。
また、高さを設定する事で｢屋根｣も出来ます。高さは自身のイメージで決めて構いませんが、屋根にもリアルさを求めるならば、急な角度にはしない方が良いでしょう。
ヒント： 屋根の修繕で、大工さんが上る事を想定しましょう。
4⃣

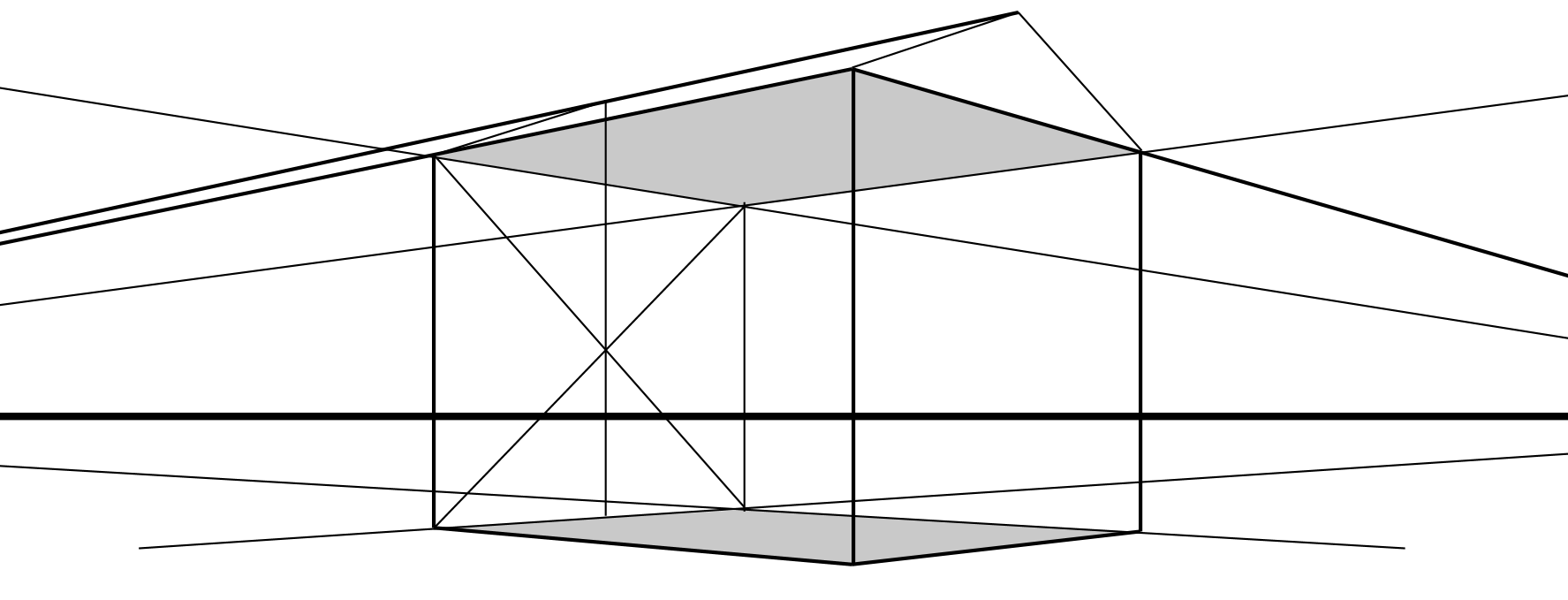

屋根の奥側の高さを正確に割り出す場合は、最初の空間設計時に｢天井｣｢床｣(グレー部分)から空間を探し、奥の壁の中心から奥の屋根の正確な(高さ) 位置を割り出します。
5⃣

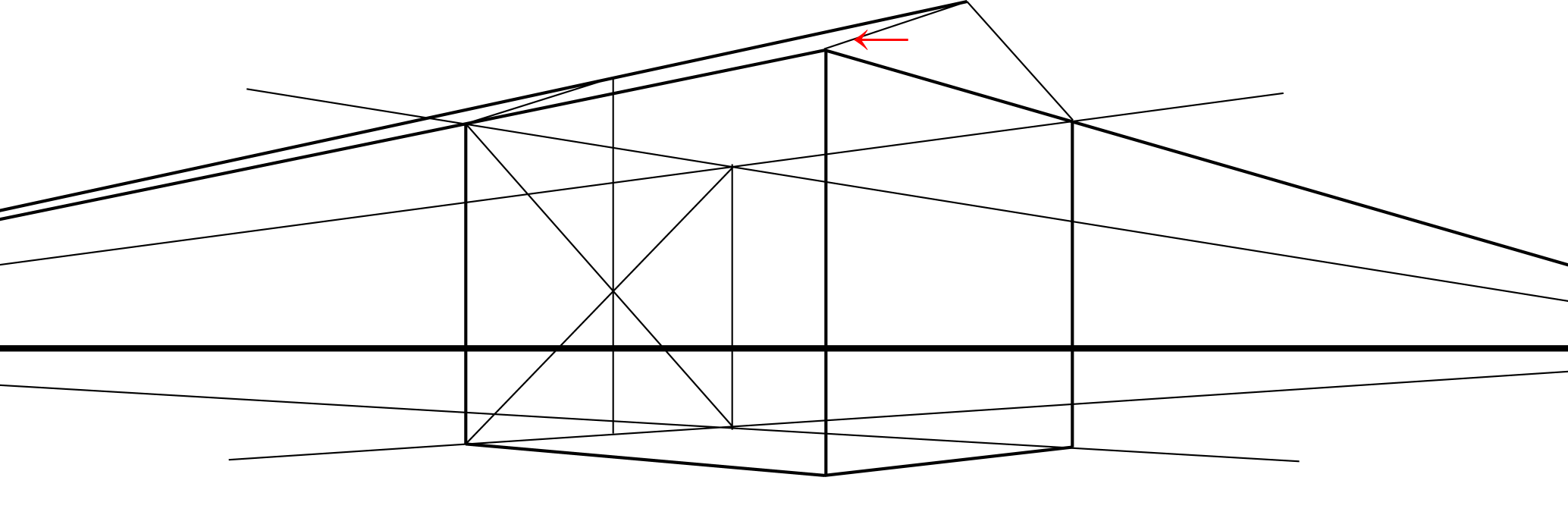

四角の対角線を引く事で図形の｢中心｣を探し、天井の中心を確認する事で、正確な屋根の高さを描く事が出来ます。
※前面の屋根の線( ←の辺り) を正確に用いる事で、少し楽に描く事は出来ます。
6⃣

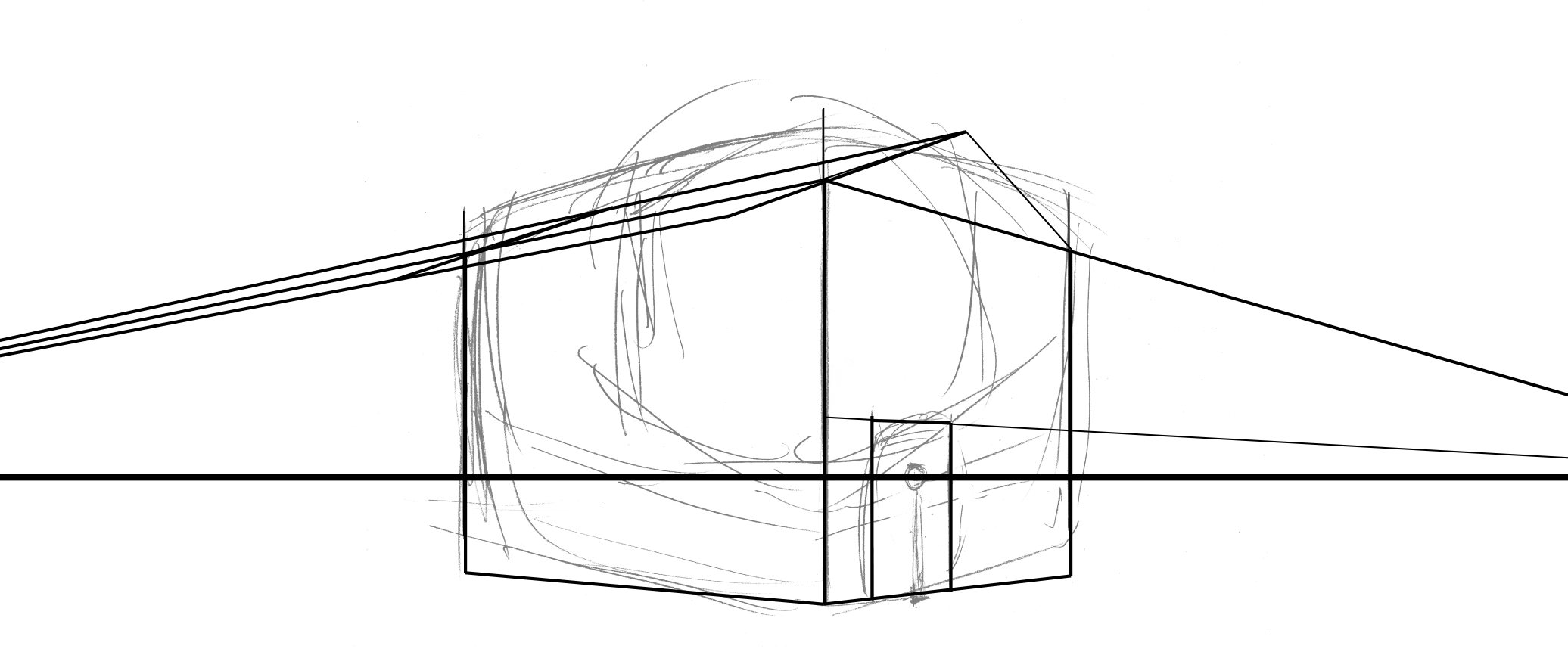

大きく家のフォルムが決まったら、家のディティール( 細部) を決めて行きます。
全ての線は「Ｖ.Ｐ」の影響を受ける事を前提とし、最初は家の玄関などを設定して行くと良いでしょう。
7⃣

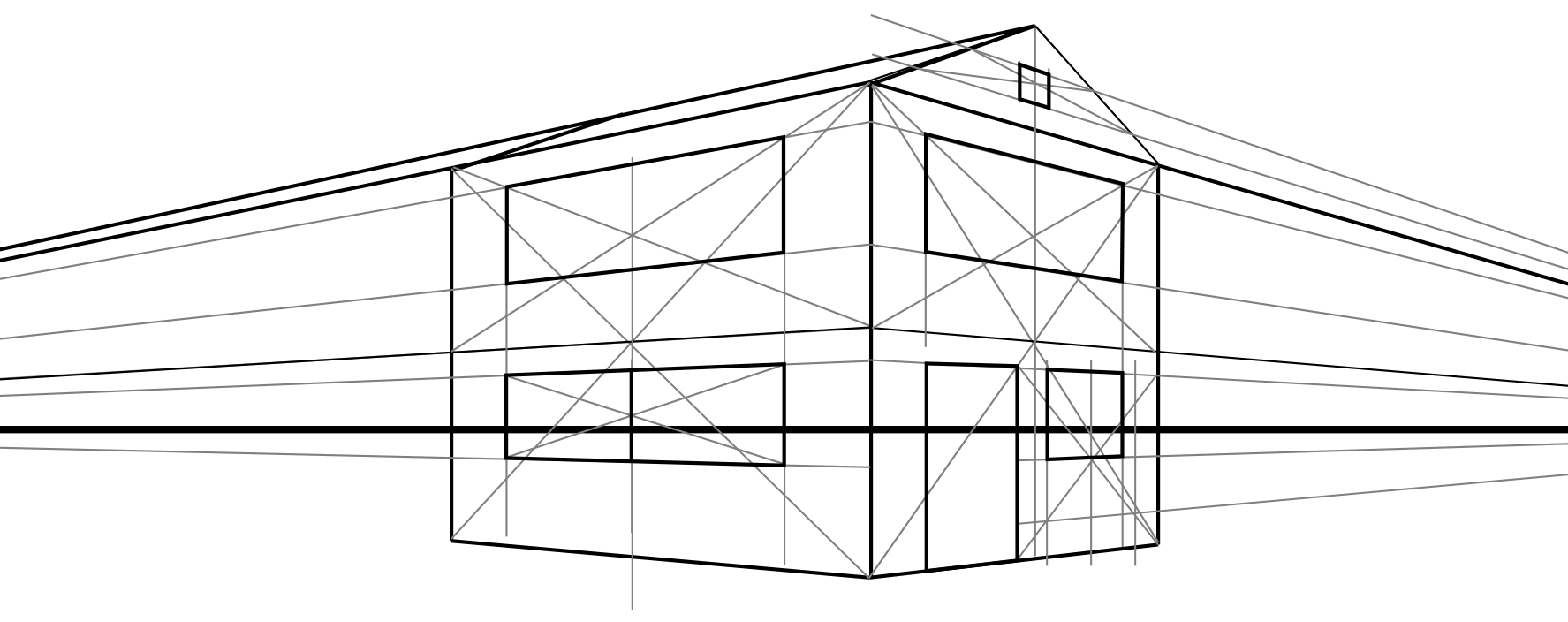

細かなディティールに入る前に、ザックリとオブジェクトの配置をして行きます。
基本的には｢枠｣レベルでの配置で、ササっと配置してみましょう。
8⃣

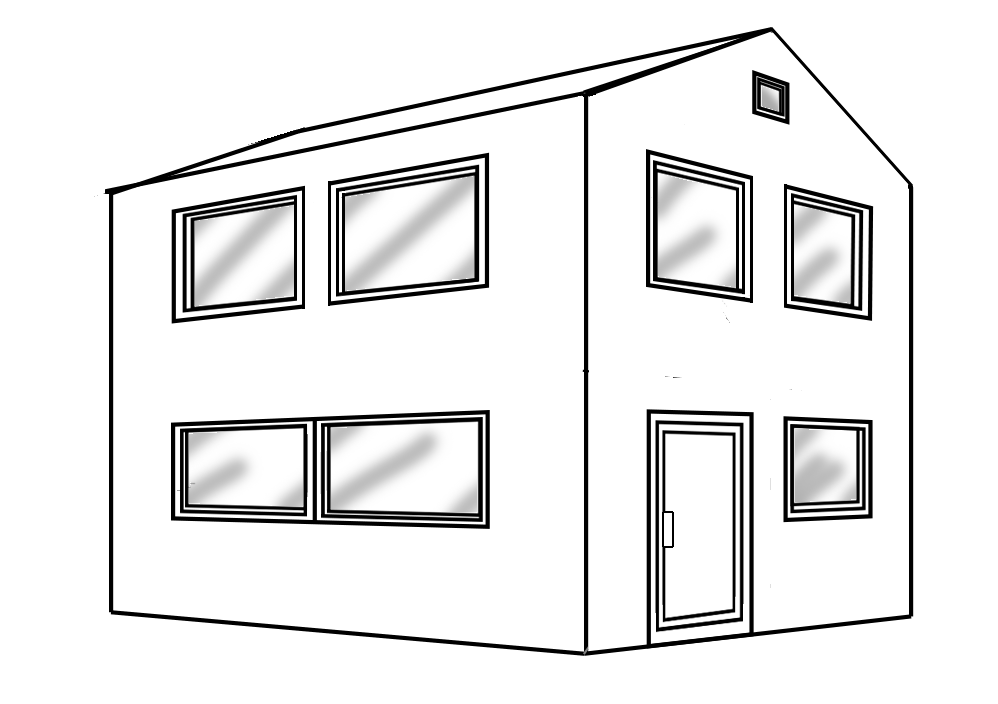

｢枠｣でアタリをつけたら、ここから細かなディティールの再現を施していきます。
窓を分割したり、扉に取っ手を付けたり、枠等の立体表現を施したりと…可能な限り手を入れて行きましょう。
アウトラインとなる線が決まったら、不要な線を消し、彩色工程へと進めます。
