三点透視図法 フカンの描き方
基本の三点透視図法(フカン)の描き方
1⃣

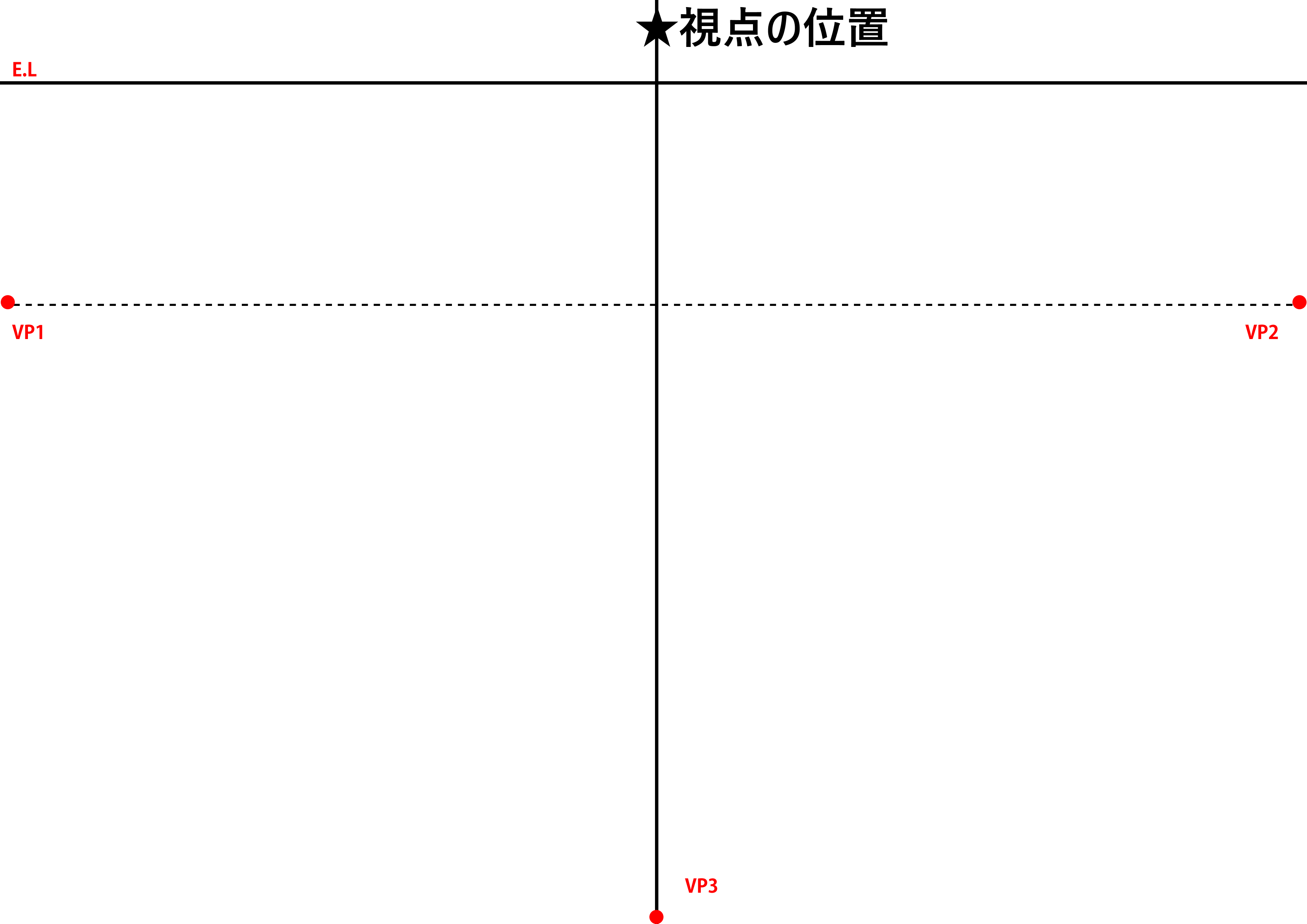

設定したE.L( アイレベル) から下に、二つの消失点(VP1、VP2) を設定します。
｢★視点の位置｣ から垂直下方向に、VP3を設定します。
2⃣

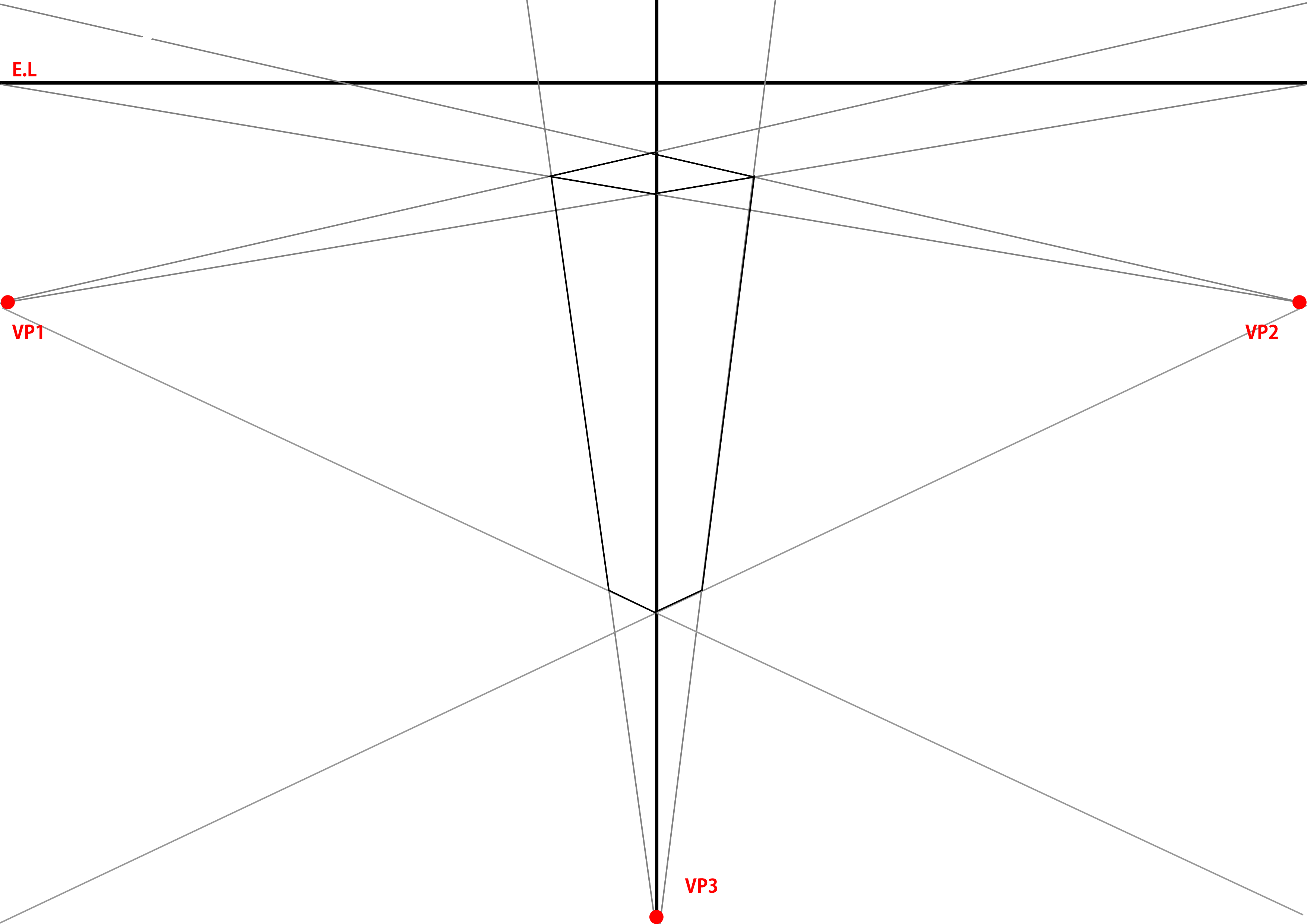

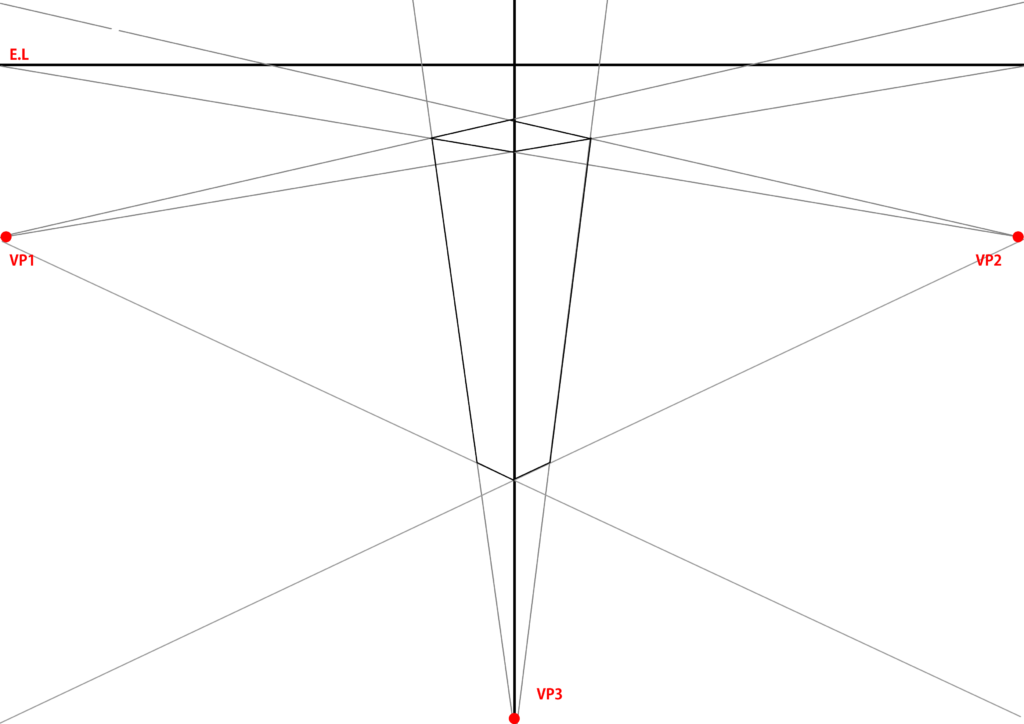

屋上の床の菱形を基準に消失点に向かってアタリの線を引きます。

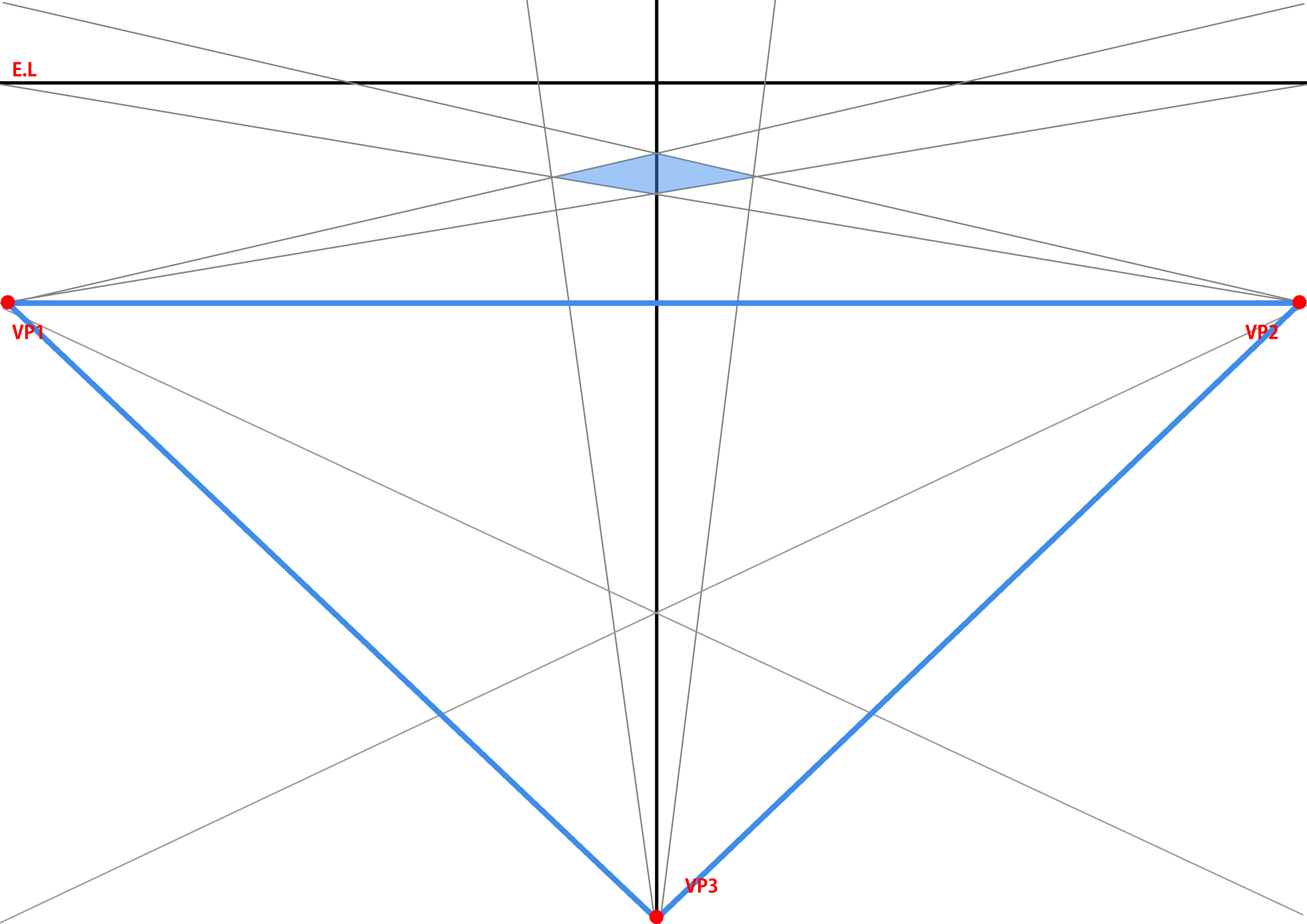

3つの消失点を繋げると三角形になりますので、二等辺三角形をイメージして引きましょう。
物体( 建物や部屋) がそれぞれのVP に近すぎると｢(パースが)キツイ画角｣になりますので、注意しましょう。
4⃣

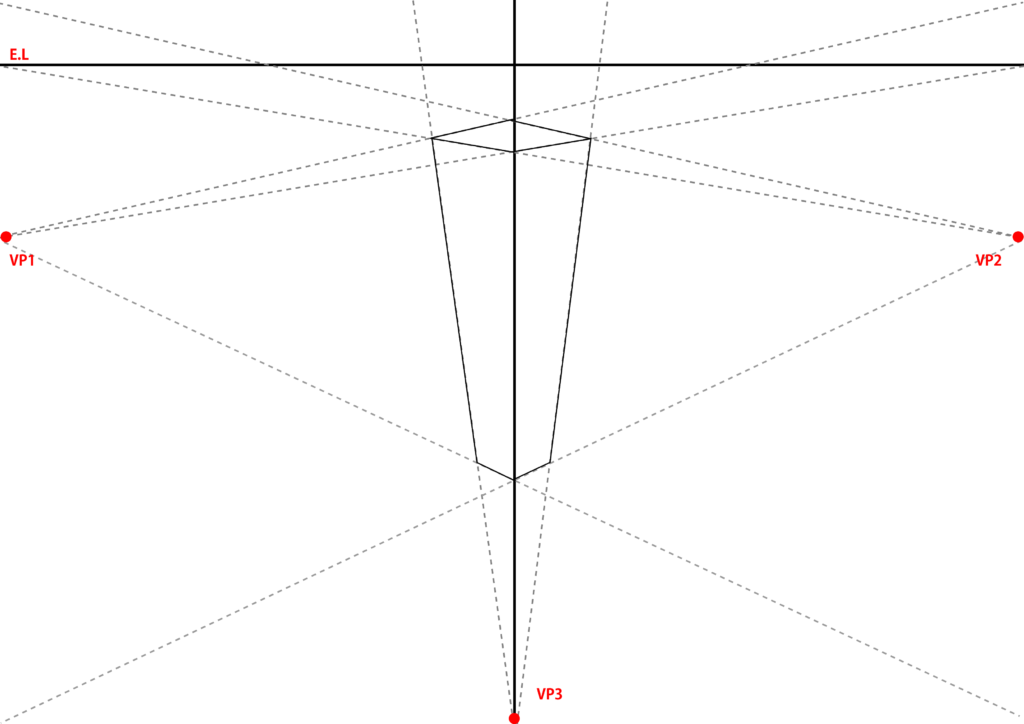

フカンの三点透視図の完成です。
※参考の為にアタリ線を点線表示しています。
もっと手早く描くには？
基本の三点透視図の描き方では、定規を使い、紙を貼り付けるので、かなり手間が掛かります…。
もっとお手軽に描きたい…。
それは｢感パース®法｣です…！
感パース®の注意点
感パース®は商標登録を出しています。
※特許情報プラットフォーム｜J-PlatPat [JPP]にて検索すると出てきます。
各種学校や講演等で(口頭も含めて)教材として使用する、出版物等の引用をする場合は、必ず事前に｢お問い合わせ｣から連絡をお願いします。
無断で行った場合は商標権侵害となりますので、法的措置を行います。
